Vous ouvrez la portière, la voiture est sur cric, et le pêne ne rentre plus dans sa gâche. Ce petit détail agace des milliers de propriétaires de roadsters depuis quarante ans. Il dit une chose simple : la caisse travaille.
Une Mazda MX-5 n’a pas de toit. C’est sa signature, et c’est aussi sa faiblesse structurelle. Là où un coupé ferme sa boîte par le pavillon, le roadster doit compenser autrement. Résultat : sur un appui long, sur un dos d’âne pris de travers, la coque se vrille légèrement. La suspension travaille dans le vide pendant ce temps.
Le marché propose des dizaines de pièces censées régler ça. Barres anti-rapprochement, rails longitudinaux, X-brace, cadres arrière. Certaines changent réellement le comportement, d’autres décorent le compartiment moteur. Ce guide sépare les deux, génération par génération.
Pourquoi la caisse d’une MX-5 travaille autant
Rigidité en torsion d’une Porsche 911 type 996, en Nm par degré, du coupé au cabriolet. Le même châssis perd plus de la moitié de sa raideur en perdant son toit.
La coque absorbe une part du travail de la suspension. Le carrossage varie sans consigne, le train arrière décale en appui.
À retenir : le roadster ne perd pas en solidité, il perd en raideur. C’est la précision de la trajectoire qui trinque, pas la sécurité de la structure.
Un cabriolet perd une part énorme de sa rigidité en torsion par rapport à son équivalent fermé. Ce n’est pas une opinion, c’est de la géométrie. Le pavillon d’un coupé forme la face supérieure d’une boîte fermée, et une boîte fermée résiste bien mieux à la torsion qu’un U ouvert.
L’ordre de grandeur est frappant. DSPORT Magazine rappelle qu’une Porsche 911 type 996 passe d’environ 27 000 Nm par degré en coupé à environ 11 600 en cabriolet. Et ce, malgré les renforts ajoutés en usine sous le plancher. DSPORT Magazine, dossier rigidité en torsion
La MX-5 vit avec cette contrainte depuis 1989. Mazda l’a assumée en privilégiant la légèreté, puis en rattrapant progressivement au fil des générations. C’est ce qui explique qu’une MX-5 NA d’origine soit si vivante et si expressive, mais aussi si sensible aux revêtements dégradés.
Ce que la flexion coûte réellement au conducteur
Le problème n’est pas esthétique. Quand la coque se tord, elle absorbe une partie du travail que la suspension devrait faire seule. Les réglages deviennent flous. Le carrossage change sans qu’on l’ait demandé.
Sur route ouverte à rythme normal, personne ne le sent. Sur une départementale rapide et bosselée, ça devient perceptible. Sur circuit avec des pneus adhérents, ça devient limitant.
Le paradoxe du roadster léger
Rigidifier ajoute du poids. C’est le compromis permanent de la MX-5. Une caisse infiniment rigide sur une voiture de 1 500 kg n’a plus grand chose du roadster original.
D’où une règle de bon sens rarement dite. Sur une MX-5, un renfort n’a d’intérêt que s’il rend un service mesurable pour un gain de masse raisonnable. Une plaque de 12 kg sous une NA de balade est une erreur de raisonnement.
Rigidité d’origine : ce que chaque génération apporte déjà
Le renfort change réellement le ressenti. Vibration de caisse franche sur mauvais revêtement, gain immédiat en entrée de virage.
Le restylage 2001 consolide l’acquis de la NB. Le renfort devient utile sur usage engagé, plus indispensable au quotidien.
Rendement décroissant. La ND joue déjà le treillis d’origine, le renfort apporte un raffinement, pas une transformation.
Lecture utile : renforcer une NA de 1991 et renforcer une ND ne relèvent pas du même geste. Sur la première, on comble un manque d’usine. Sur la seconde, on affine un châssis déjà abouti.
Avant d’ajouter quoi que ce soit, il faut savoir d’où l’on part. Les écarts entre générations sont considérables, et beaucoup de propriétaires renforcent une voiture qui n’en a pas particulièrement besoin.
Mazda n’a pas attendu le marché de la pièce pour rigidifier la MX-5. Dès 1994, la NA reçoit un renforcement substantiel du châssis pour répondre aux normes de choc latéral. Une barre est ajoutée entre les tourelles de ceinture, et les berceaux avant et arrière sont retravaillés. Wikipedia, historique technique de la MX-5 NA
Une NA de 1991 et une NA de 1996 ne partent donc pas du même niveau. C’est une nuance que les vendeurs oublient et que les acheteurs découvrent souvent après coup.
NA et NB : les vraies candidates
Ce sont les générations où un renfort change quelque chose de perceptible. La NB apporte des points de soudure supplémentaires et des croisillons par rapport à la NA, mais reste dans le même ordre de grandeur.
Sur ces voitures, la sensation de vibration de caisse sur revêtement dégradé est franche. Un rail longitudinal ou un X-brace se ressent immédiatement, surtout en entrée de virage appuyée.
NC, ND et RF : rendement décroissant
La NC repart d’une plateforme entièrement neuve. La MX-5 ND va plus loin. Elle intègre une partie de la caisse au châssis par une structure de type treillis, avec des berceaux en section fermée soudée MIG. Ce procédé résiste mieux que le soudage par points de la NC. Roadster Blog, analyse du châssis SKYACTIV de la ND
Sur ces générations, un renfort apporte un raffinement, pas une transformation. Le RF ajoute une nuance : son toit rigide rétractable modifie déjà la répartition des efforts à l’arrière.
Quels renforts existent vraiment, et ce que chacun fait
Règle de terrain : ce qui travaille bas et long agit sur la structure. Ce qui décore l’habitacle ou le compartiment moteur agit sur le regard, pas sur la trajectoire.
Le vocabulaire commercial mélange tout. Voici les familles réelles, classées par zone d’action et par effet mesurable.
La barre anti-rapprochement, la plus connue et la plus surestimée
Elle relie les deux tourelles d’amortisseurs. Sur la MX-5, DriftShop décrit la barre anti-rapprochement avant Cybul pour NB comme un élément destiné à rigidifier le châssis. Au programme : tube acier haute résistance, platines de 3 mm découpées au laser, montage direct. DriftShop, barre anti-rapprochement Cybul MX-5

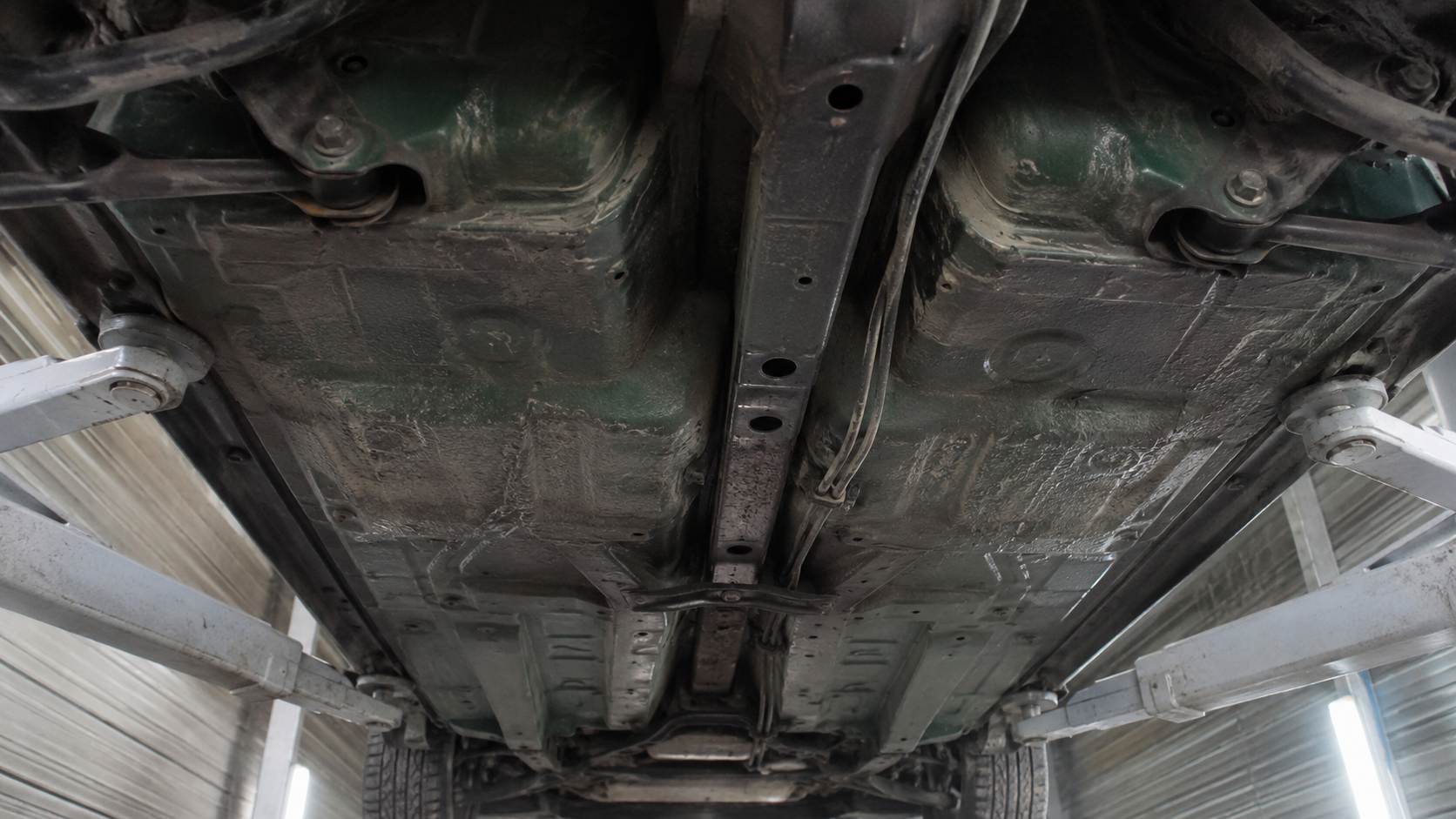

Les rails longitudinaux, le renfort qui compte
Ce sont deux poutres boulonnées le long des longerons. DriftShop précise qu’elles augmentent sensiblement la rigidité du châssis et protègent les longerons des chocs. La pose nécessite des perçages, qu’il faut ensuite traiter à la peinture anticorrosion. DriftShop, kit rails et X-brace Cybul MX-5 NA NB
Ce détail du perçage est capital. Un perçage mal protégé sur une voiture de trente ans crée une amorce de rouille sur MX-5 exactement là où la structure doit rester saine.

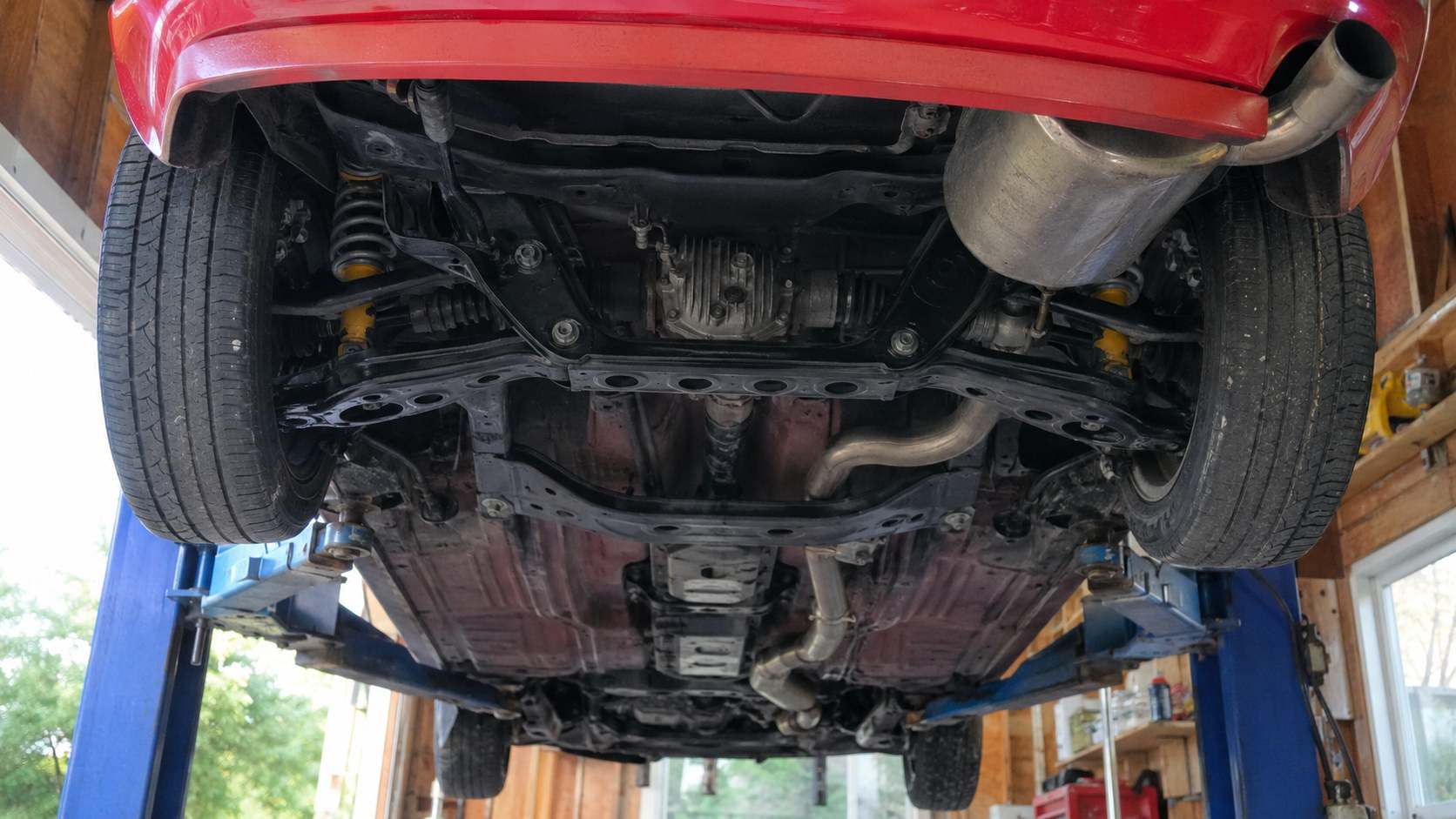

Le X-brace et les renforts par génération
Le X-brace est une croix boulonnée sous le tunnel central. Associé aux rails, il forme ce que les préparateurs appellent un butterfly brace, en raison de sa forme caractéristique.
Certaines pièces n’existent que pour une génération. Mecatechnic propose un cadre de renfort arrière pour NC et NCFL. Il est décrit comme renforçant la torsion du châssis et la tenue de la suspension arrière, homologué pour un usage routier. Mecatechnic, cadre de renfort arrière MX-5 NC NCFL
Sur NC, les écarts annoncés entre pièce d’origine et pièce préparée donnent un ordre de grandeur parlant. DriftShop indique que le renfort inférieur central Cybul est plus rigide de 300 % que la pièce d’origine, qu’il remplace directement. Le renfort inférieur avant du même fabricant annonce, lui, un gain de 70 % sur la barre de série. DriftShop, renfort inférieur central Cybul MX-5 NC
Ces pourcentages portent sur la pièce elle-même, pas sur la rigidité globale de la voiture. La nuance est décisive. Tripler la raideur d’une pièce qui ne représente qu’une fraction de la structure ne triple évidemment pas la tenue de caisse.
Faut-il renforcer votre MX-5 ? La réponse dépend de trois choses
Sur amortisseurs d’origine et pneus tourisme, la suspension est le maillon souple, pas la caisse. Un renfort n’apportera rien de perceptible.
Boulonner sur une structure corrodée déplace les contraintes vers les zones affaiblies. Ça donne surtout une fausse confiance.
Des triangles fatigués ou des silentblocs avachis annulent le bénéfice. L’ordre logique ne s’inverse jamais.
Un seul filtre qui échoue et le renfort devient une dépense sans retour. Les trois se valident dans cet ordre, jamais dans un autre.
Répondez aux trois questions pour afficher votre recommandation.
Cet outil donne une orientation éditoriale, pas un diagnostic. Une inspection sur pont reste indispensable avant tout achat de pièce.
C’est la question que tout le monde saute. Beaucoup achètent d’abord et se demandent ensuite si c’était utile. Trois paramètres décident : votre usage réel, l’état de votre coque, et ce que vous avez déjà modifié ailleurs.
L’usage passe avant tout
Pour une balade dominicale sur bonnes routes, un renfort n’apportera rien de perceptible. Pour un usage piste et track day régulier, avec des semi-slicks et des combinés fermes, la donne change complètement.
Un propriétaire de NB nous a écrit après avoir monté des combinés filetés fermes sans toucher au reste. Sa voiture était devenue nerveuse mais imprécise. Le problème n’était pas les combinés, c’était la caisse qui absorbait leur travail. Un kit de rails a rendu la voiture lisible.

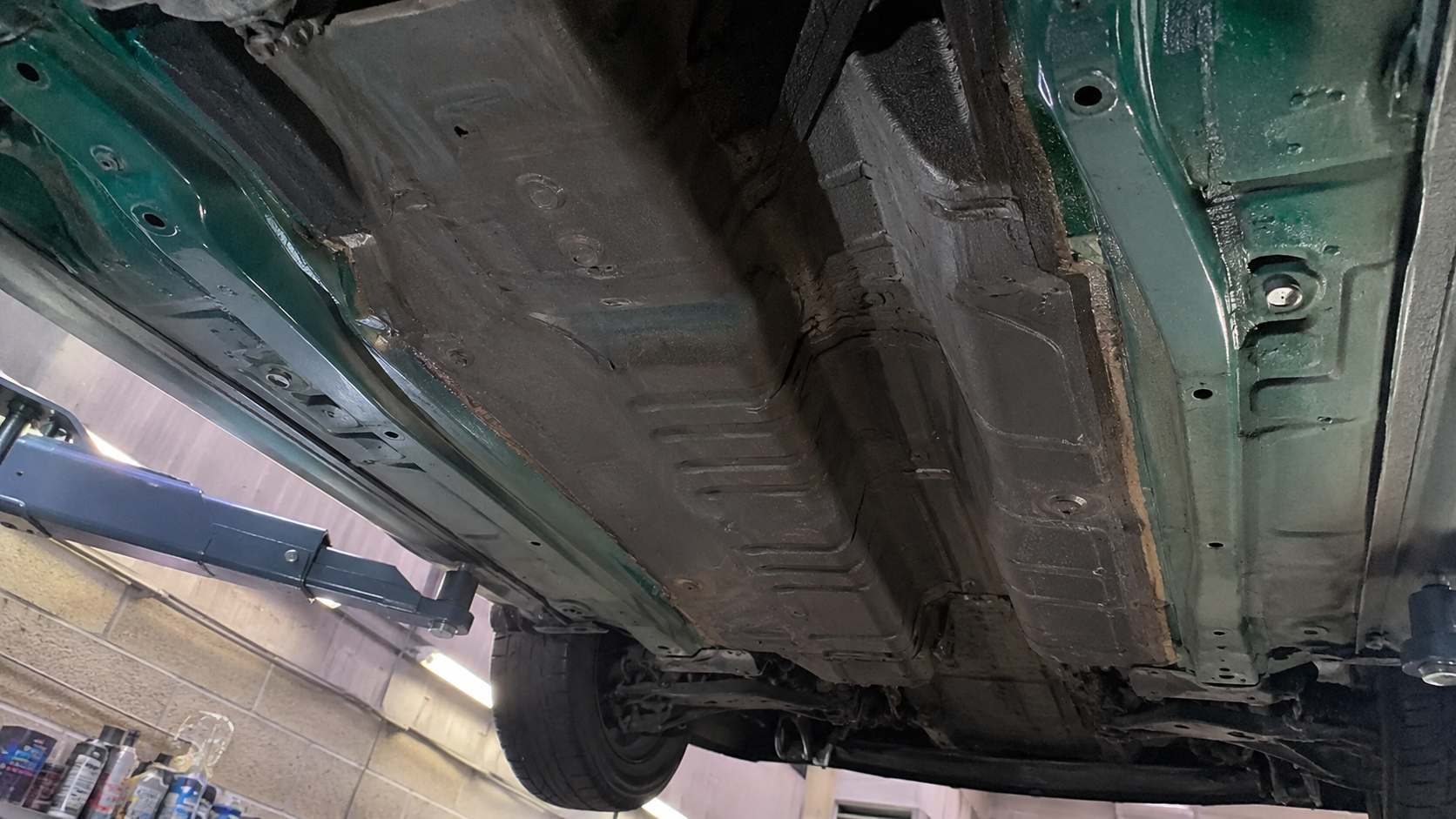

L’état de la coque, condition non négociable
Ce cas revient régulièrement. Une NA ou une NB de plus de vingt ans, dont les bas de caisse ont été rebouchés au mastic sous une peinture épaisse. Le renfort se boulonne dans du vide.
Si votre projet commence par l’achat d’une base à préparer, l’inspection de la coque se fait avant de signer, pas après. C’est exactement ce que couvre notre checklist d’achat MX-5, point de contrôle par point de contrôle.
La cohérence avec le reste de la voiture
Des triangles de suspension fatigués annulent une partie du bénéfice. L’ordre logique est presque toujours le même : coque saine, liaisons au sol en bon état, puis renfort.
Pose, perçage et compatibilité : les contraintes concrètes
Montage sur points d’origine, sans perçage. Le chantier le plus simple, entièrement réversible avant revente.
Perçage, ébavurage, traitement, remontage. Sur voiture ancienne, prévoyez une marge pour la visserie qui casse.
Meilleur résultat structurel, mais la voiture change de nature. Réservé aux MX-5 dédiées piste.
C’est l’étape où les projets dérapent. Une pièce annoncée en montage direct ne l’est pas toujours sur une voiture qui a vécu.
Boulonné, percé, soudé
Le montage sur points d’origine est le plus simple et le plus réversible. Le montage avec perçage impose un traitement anticorrosion soigné de chaque trou, sans exception. Le soudage donne le meilleur résultat structurel mais devient définitif.
Le contrôle technique et l’assurance
Un renfort boulonné sous plancher n’est pas un point de contrôle en soi lors du contrôle technique MX-5. Ce qui est vérifié, c’est l’état structurel de la voiture, pas la présence d’une pièce additionnelle.
La nuance à connaître concerne l’assurance. Toute modification structurelle notable mérite d’être signalée. Un renfort boulonné pose rarement problème, un renfort soudé change davantage la nature de la voiture.
Combien ça coûte réellement, pièce et pose comprises
Une barre avant se monte en une heure. Un kit de rails avec perçage, ébavurage et traitement prend une demi-journée d’atelier au minimum.
Rigidifier modifie la façon dont les efforts arrivent aux ancrages. Sans contrôle après pose, vous risquez d’user un train de pneus pour rien.
Sur une voiture ancienne, les boulons d’origine cassent et les écrous cage se dévissent dans le vide. Un chantier de trois heures s’étale sur la journée.
Repère de méthode : chiffrez toujours pièce, pose et géométrie ensemble. Un devis qui ne mentionne que la pièce est un devis incomplet, pas un bon prix.
Les écarts sont importants, et ils s’expliquent par la nature des pièces plus que par la marque. Une barre anti-rapprochement de marque reconnue se situe dans le bas du spectre. Un kit complet rails et X-brace en acier découpé au laser occupe le haut.
Le poste que tout le monde sous-estime
La main d’oeuvre. Une barre avant se monte en une heure sur des points d’origine. Un kit de rails avec perçage, ébavurage, traitement anticorrosion et remontage prend une demi-journée d’atelier au minimum.
La dépense oubliée : la géométrie
Rigidifier une caisse modifie légèrement la façon dont les efforts arrivent aux points d’ancrage. Prévoyez donc un contrôle de géométrie et parallélisme après la pose, sans quoi vous ne toucherez jamais le bénéfice réel de la pièce.
Trois erreurs que l’on voit revenir sans arrêt
Une barre chromée dans le compartiment moteur se voit à chaque ouverture du capot. Les rails sous la voiture ne se voient jamais, et ce sont eux qui travaillent.
On ne consolide pas une structure malade, on la fige dans son état. Un boulon ne vaut que par le métal qui le retient.
Un propriétaire nous a expliqué avoir monté quatre pièces en trois mois. Il n’a jamais su ce qui avait fait la différence, ni si l’une des quatre était inutile.
Le décalage le plus fréquent dans nos échanges. Le propriétaire cherche un gain de performance là où il veut en réalité un gain de sensation. Ce ne sont ni les mêmes pièces, ni le même budget.
Elles coûtent de l’argent et parfois de la crédibilité au marché de l’occasion. La première : acheter la pièce visible plutôt que la pièce utile.
La deuxième : renforcer avant de traiter la corrosion. La troisième : empiler les renforts sans logique, en changeant tout à la fois. Impossible ensuite de conclure sur ce qui a réellement fonctionné.
Une observation issue de nos échanges
Un renfort châssis ne fait pas gagner de chevaux et fait rarement gagner du chrono seul. Il rend la voiture plus lisible, plus prévisible, plus agréable à conduire vite. C’est déjà beaucoup, mais il faut le formuler correctement avant de dépenser.
Renforcer avec méthode, pas avec envie
Des liaisons au sol en bon état rendent déjà le plaisir de conduite d’origine. Le renfort n’est pas prioritaire.
Avec des pneus adhérents et des combinés fermes, le renfort devient un levier de progression mesurable.
Ni règle universelle ni pièce miracle. Une voiture, un usage, un arbitrage honnête. C’est l’esprit MX-5.
Une MX-5 n’a jamais été conçue pour être une caisse rigide. Elle a été conçue pour être légère, communicative et honnête. Chaque kilo de renfort ajouté doit se justifier par un service concret.
La démarche qui fonctionne tient en trois temps. Diagnostiquez l’état réel de votre coque. Définissez votre usage avec honnêteté, en séparant ce que vous faites de ce que vous imaginez faire. Puis choisissez une pièce, une seule, et mesurez.
Entre les deux, il n’y a ni règle universelle ni pièce miracle. Il y a une voiture, un usage et une décision assumée. C’est exactement l’esprit dans lequel la MX-5 a été pensée.
Vos questions les plus fréquentes sur le renfort châssis Mazda MX-5
Un hardtop rigidifie-t-il vraiment la caisse ?
Beaucoup moins qu’on ne le croit. Le hardtop se fixe sur les mêmes points que la capote, sans reprendre les efforts structurels de la coque. Il réduit surtout les vibrations perçues et le bruit, ce qui donne une impression de rigidité supérieure à la réalité mesurée. Pour un vrai gain structurel, il faut travailler sur le plancher et les longerons, pas sur le toit.
Peut-on monter un renfort sur une MX-5 daily ?
Oui, à condition de choisir des pièces boulonnées sur points d’origine. Le compromis se joue sur la garde au sol et le confort. Un kit complet de rails abaisse légèrement le point le plus bas de la voiture, ce qui complique les entrées de parking et les ralentisseurs. Sur un usage quotidien, une barre avant seule offre un rapport bénéfice sur contrainte bien plus favorable.
Faut-il refaire la géométrie après la pose ?
Systématiquement sur une voiture ancienne. La géométrie peut bouger légèrement quand la coque cesse de travailler comme avant, surtout si des rails ont été boulonnés avec serrage sous contrainte. Faites poser la voiture au sol, roulez quelques dizaines de kilomètres, puis contrôlez. C’est une dépense modeste qui conditionne tout le bénéfice de la pièce.
Un renfort ajoute-t-il de la valeur à la revente ?
Rarement en euros, souvent en crédibilité. Un acheteur averti verra qu’une MX-5 renforcée proprement a été suivie par quelqu’un qui comprend la voiture. En revanche, un chantier bâclé avec des perçages non traités fait fuir immédiatement. La règle est claire : soit c’est fait dans les règles avec les factures, soit ça vaut mieux de ne pas y toucher.
Quelle différence entre renfort châssis et arceau ?
Deux objets, deux fonctions. L’arceau protège les occupants en cas de retournement et se conçoit selon des normes de sécurité précises. Le renfort châssis vise le comportement dynamique et n’a aucune vocation de protection. Un arceau bien ancré rigidifie accessoirement la partie arrière, mais on ne l’achète jamais pour cette raison seule.
Vaut-il mieux renforcer ou changer les silentblocs ?
Sur une voiture de plus de vingt ans, les silentblocs passent presque toujours en premier. Ils sont le maillon souple entre la structure et le train roulant. Un renfort monté sur des silentblocs avachis donne un résultat décevant, parce que le flou vient d’ailleurs. Traitez les liaisons au sol, mesurez le résultat, puis décidez si un renfort reste nécessaire.
